米ネブラスカ大学リンカーン校（University of Nebraska–Lincoln）などの共同研究チームは、10%ランタン（La）を添加した酸化ハフニウム単結晶薄膜において、1ユニットセルに相当する0.6nmの極薄膜まで真性の反強誘電性が維持されることを実証しました。キオクシアなどの国内メモリメーカーが直面する3Dキャパシタの微細化限界や、鉛フリー材料への転換計画において、今回の材料物性の特定は直接的な設計指針を与えます。
ハフニア反強誘電性の実証経緯と検証データ
酸化ハフニウム（HfO2、ハフニア）における反強誘電性は、これまで多結晶膜中の酸素欠陥による分極のピン止めや、電界誘起相転移といった「見かけの挙動」である可能性が議論されてきました。
2024年8月にプレプリントサーバーのarXivへ初稿が公開された後、2026年9月24日付の米学術誌『Science』に査読論文が正式掲載されました。研究チームにはネブラスカ大学リンカーン校のほか、ワシントン大学セントルイス校（Washington University in St. Louis）、オークリッジ国立研究所（Oak Ridge National Laboratory）、ワシントン大学（University of Washington）、パシフィックノースウェスト国立研究所（Pacific Northwest National Laboratory）が参画しています。

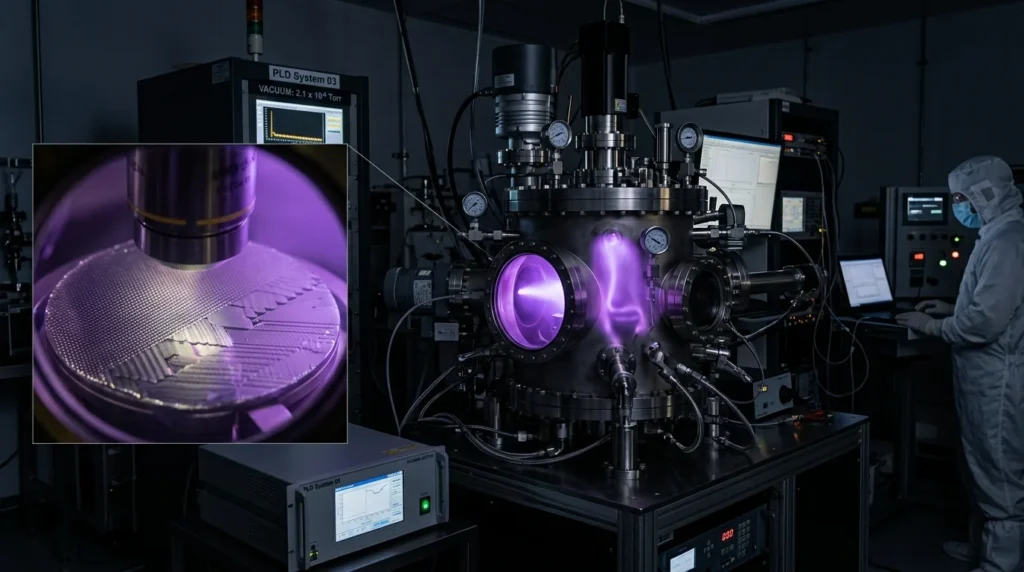

研究チームは、イットリア安定化ジルコニア（YSZ）(111)基板上にパルスレーザー堆積（PLD）法を用いてHf0.9La0.1O2（LHO）単結晶薄膜を成膜しました。この系における検証データと従来報告との構造的比較は以下の通りです。
| 評価項目 | 本研究成果（LHO/YSZ単結晶） | 比較対象・従来条件 |
|---|---|---|
| 反極性秩序の維持下限膜厚 | 0.6nm（約1ユニットセル） | 無添加HfO2やHZOでは1〜2nm程度で減衰 |
| 反強誘電-常誘電転移温度 | 850±50℃（0.6nm級膜） | 約10nm厚LHO膜で約600℃（通常は薄膜化で低下） |
| 電気的分極反転サイクル試験 | 2.2nm厚で5,000サイクル安定確認 | 多結晶膜では欠陥やウェイクアップが混在 |
| 成膜手法と基板整合性 | PLD法／YSZ(111)単結晶基板 | 量産多結晶膜（ALD法等）への展開は今後の課題 |
研究チームのXiaoshan Xu教授は、本材料がスマートフォンやコンピュータなどの現代エレクトロニクスと適合するCMOS互換材料であり、毒性のある鉛（Pb）を含まない点で従来の強誘電体・反強誘電体材料と決定的に異なると指摘しています。
0.6nm極限における反極性秩序の技術構造
薄膜材料の多くは、膜厚を極限まで薄くすると界面効果や表面エネルギーの影響でバルク特有の結晶秩序が失われます。しかし、今回のLHO薄膜では膜厚が薄くなるほど反極性秩序が強まる逆の挙動が確認されました。
圧縮ひずみとイオン半径制御による相安定化
反強誘電相（反極性斜方晶相）を安定化させた主因は、添加物による化学的圧力と基板からのエピタキシャル応力の組み合わせです。
イオン半径の大きいLaを10%添加すると、LHOの自然格子定数は無添加ハフニアよりも拡大します。その膜をYSZ(111)基板上に堆積させると、基板から面内方向に強い圧縮ひずみが加わります。反射高速電子線回折（RHEED）による構造解析では、斜方晶特有の回折ピーク比率が膜厚10nmから薄膜化に伴って増大し、0.6nmと0.5nmの間で急激に消失することが判明しました。0.6nmはLHOの1ユニットセルに相当し、結晶格子1層分で反強誘電秩序が成立していることを意味します。
原子分解能観察と電気応答の直接結合
本研究では、間接的なヒステリシス測定にとどまらず、微視的構造と電気応答の整合性を多角的に検証しています。
- 中性子回折とX線回折による対称性特定: 30nm厚の単結晶試料において、b軸方向に単位胞が2倍の周期を持つ半整数ピークを検出し、単斜晶相を含まない反極性秩序を同定しました。
- 環状明視野走査透過電子顕微鏡（ABF-STEM）観察: 酸素原子の変位方向を直接可視化し、隣り合う極性層で酸素の変位が逆方向を向く反平行配列を確認しました。
- 電極形成による電気応答検証: 2.2nm厚の薄膜表面に白金（Pt）櫛形電極（電極間隔3.5µm）を形成し、20Hzの双極三角波を印加して二重ヒステリシスループを測定しました。5,000サイクル後もループ形状が維持され、欠陥起因のウェイクアップ現象とは異なる挙動を示しました。
参考記事: 2次元材料の物理的性質と応用ロードマップ｜シリコン限界を突破する次世代半導体の本命
実用化に向けた前提条件の未達項目
学術的な物性解明が進んだ一方で、産業デバイスとしての適用には明確な前提条件の検証が残されています。
- 破壊電界強度とエネルギー密度: 本研究では充放電時のエネルギー密度（J/cm³）やエネルギー回収効率（%）の絶対値測定は行われていません。
- サイクル寿命の要求水準: メモリや電力変換素子で要求される10の9乗から10の12乗サイクルに対し、実証データは5,000サイクルにとどまります。
- 転移温度の解釈: 850±50℃という転移温度は構造相転移の耐性を示す指標であり、デバイスが850℃で電気的に動作することを保証するものではありません。
参考記事: 機能性セラミックスとは？ファインセラミックスの分類・物性比較から調達・加工プロセスまで解説
日本の半導体・電子部品サプライチェーンへの示唆
ハフニアが1ユニットセル厚でも真性の反強誘電性を示すという物性的事実は、日本の半導体製造装置メーカーおよび電子材料メーカーのロードマップに具体的な影響を及ぼします。
成膜プロセスの実験室から量産ラインへの移植課題
今回の実験は単結晶YSZ基板上へのPLD成膜という、量産とは懸け離れた環境で成立しています。日本の前工程装置メーカーが取り組むべき技術的障壁は、300mmシリコンウェハー上での原子層堆積（ALD）法によるひずみ制御です。
シリコンや窒化チタン（TiN）電極上に多結晶ハフニアをALD成膜する場合、結晶粒界の存在やランダムな配向により、反極性斜方晶相の比率が低下します。東京エレクトロンなどの成膜装置メーカーにとっては、下地ライナー膜の応力設計や、アニール時の熱膨張差を利用したエピタキシャル成長制御技術の開発が差別化領域となります。Laの添加プロファイルを原子層レベルで精密制御する前駆体（プレカーサ）開発では、国内の化学材料メーカーの合成ノウハウが不可欠です。
DRAMキャパシタスケーリングと後工程集積への影響
メモリ分野では、DRAMの微細化がアスペクト比60を超える超高アスペクト比キャパシタの加工限界に達しています。反強誘電体は高電界印加時に大きな分極を生じるため、従来の常誘電体（ZrO2/Al2O3/ZrO2積層膜など）に比べて実効的な蓄電容量を大幅に引き上げられる可能性があります。
0.6nmで反強誘電性が維持される特性は、将来的な3次元積層メモリの薄膜化において、物理的なデッドレイヤー（不活性層）の発生を懸念せずにセル面積を縮小できる論理的根拠となります。さらに、AIプロセッサの電源供給ラインに組み込むオンチップ・デカップリングキャパシタとして、鉛を含まない高密度蓄電素子を後工程でCMOS上に直接モノリシック集積する道が開かれます。
参考記事: 3Dスタッキング入門｜次世代半導体を牽引する後工程の仕組みと将来予測
今後の評価ポイントと技術選定のアクション
ハフニアの反強誘電性を前提とした新規デバイス開発において、技術責任者および研究開発部門が確認すべき評価軸は以下の通りです。
- 成膜手法による結晶相の再現性検証
PLD成膜による単結晶ひずみ効果を、量産ALDプロセスおよび多結晶下地膜上でどの程度再現できるかを評価します。応力ライナー膜や不純物ドーピングの組み合わせによる配向制御試験を優先する必要があります。 - 電気的物性の総合ベンチマーク取得
二重ヒステリシスの発現確認にとどまらず、自社ターゲット製品の動作電圧下における絶縁破壊電圧（Ebd）、リーク電流密度、エネルギー回収効率を網羅的に測定します。特に100℃以上の実動作環境下における強誘電相への相転移マージンを定量化することが重要です。 - 長期分極反転ストレス耐性の評価
実用製品で求められる高周波・高サイクル印加下で、欠陥の再配列や酸素原子の移動がヒステリシス特性に与える影響を追跡します。5,000サイクルを超えた領域での疲労特性（エンデュランス）のデータを独自に取得することが技術採否の判断基準となります。
