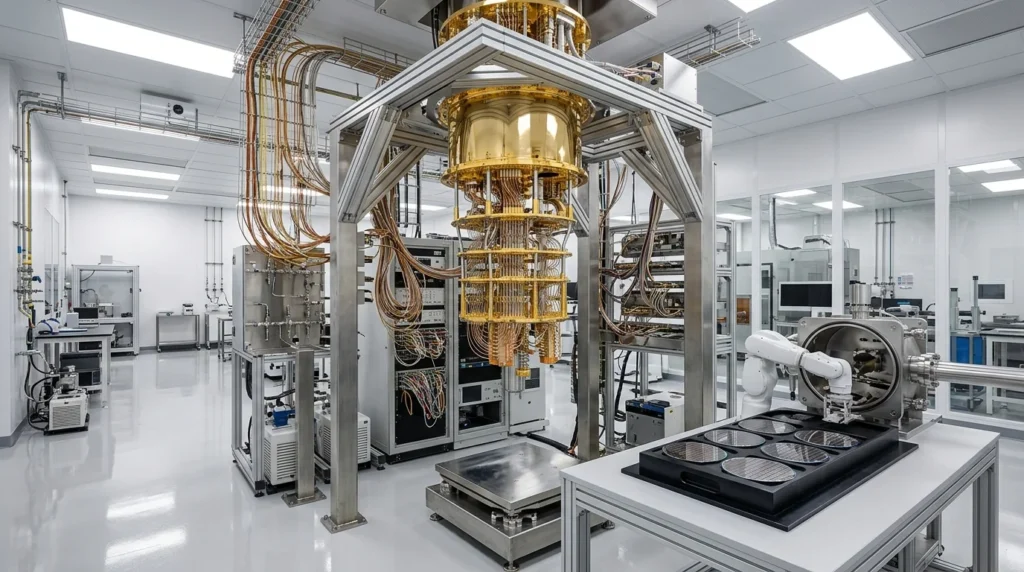

IBMが誤り訂正と極低温インフラの技術的課題を前進させ、耐障害性量子コンピューターの商用納入目標を2029年へと前倒ししました。スーパーコンピューター「富岳」とIBMの156量子ビット機「Heron」を直結稼働させている理化学研究所など、国内のハイブリッド計算基盤にもアーキテクチャの具体化が求められます。
2029年商用化へ加速する米国の量子ハードウェア投資と国策支援
耐障害性量子コンピューター（FTQC）の実現時期は、長らく2030年代半ばが共通認識とされてきました。しかし、2026年に入り米国主要テック企業がマイルストーンを2029年へと相次いで短縮させています。
CHIPS法による20億ドル直接投資と官民共同ファウンドリ設立
米国商務省は2026年5月、CHIPSおよび科学法（CHIPS and Science Act of 2022）に基づき、量子コンピューティング関連企業9社に対して総額20億1,300万ドルの支援意向を発表しました。この枠組みの特徴は、政府補助金の交付と引き換えに対象企業の少数・非支配株式を取得する点にあります。民間ベンチャーへの単なる助成にとどまらず、国家安全保障に関わる戦略資産としての出資スキームが適用されました。
この投資の中核となるのが、IBMの子会社として設立された量子半導体専業ファウンドリ「アンデロン（Anderon LLC）」です。米商務省が10億ドルを直接拠出し、IBMも同額の現金10億ドルを共同出資する形で、総額20億ドルの資金調達契約を2026年9月16日に正式締結しました。ニューヨーク州オールバニの拠点に300mmウェハー生産ラインを構築し、2029年までに商用耐障害性量子コンピューターを顧客へ納入する計画です。
また、ハードウェア開発企業であるクオンティニュアム（Quantinuum）、D-Wave Quantum、リゲッティ・コンピューティング（Rigetti Computing）の3社に対しても、それぞれ最大1億ドルが割り当てられました。ファブレスとファウンドリの水平分業モデルが、古典半導体と同様に量子領域でも急速に成立しつつあります。
米テック大手の商用化ロードマップ同期と大統領令
量子ハードウェア各社の実用化目標は、2029年前後に集中し始めています。マイクロソフト（Microsoft）は2026年6月、新材料を採用したトポロジカル量子チップ「Majorana 2」を発表し、実用化目標を従来の2033年から2029年へ前倒ししました。アマゾン・ウェブ・サービス（Amazon Web Services: AWS）のAI統括責任者であるピーター・デサンティス氏も、商業的に有用な量子コンピューターの登場時期を今後5年から7年以内と予測しています。
米連邦政府の政策動向もこの動きを後押ししています。ドナルド・トランプ米大統領は2026年6月22日、量子技術および暗号セキュリティに関する2件の大統領令に署名しました。
- 大統領令14412号（EO 14412）：連邦政府機関および政府調達業者に対し、耐量子暗号（PQC）への移行期限を厳格に設定。公開鍵暗号に基づく鍵確立は2030年12月31日まで、電子署名は2031年12月31日までの完全移行を義務付け。
- 大統領令14413号（EO 14413）：2028年までに科学計算用の量子コンピューティング研究基盤を連邦政府内に確立し、重要インフラにおける量子サプライチェーンの米国本土回帰を推進。
主要各社の開発目標と米政府の支援内容は以下の通りです。
| 企業・機関 | 主な方式・技術 | 投資・支援規模 | 実用化・配備目標時期 |
|---|---|---|---|
| IBM / Anderon | 超伝導 / 300mm量子ファウンドリ | 計20億ドル（CHIPS法10億ドル+自社10億ドル） | 2029年（商用FTQC納入） |
| Intel | シリコンスピン / 極低温制御IC | 自社R&D（Intel Labs主体） | 3〜5年以内（協調基盤構築） |
| Microsoft | トポロジカル量子ビット | 自社開発（Majorana 2） | 2029年（商用システム実現） |
| Quantinuum | イオントラップ | 米商務省より1億ドル（株式取得伴う） | – |
| 米連邦政府 | 国家主導サプライチェーン | 計20億1,300万ドル（9社合計） | 2028年（連邦研究基盤確立） |
参考記事: ノボノルディスク財団が5300㎡量子チップ工場｜ファブレス転換の勝機
誤り相殺63倍効率化とモジュール型極低温設計が解いた実装の壁
商用化時期が前倒しされた背景には、量子ビットの「ノイズ対策（誤り訂正）」と「希釈冷凍機を巡る物理的制約」という2つの難題に対し、工学的な突破口が見出されたことがあります。
誤り検出と緩和を統合する「Spacetime PEC」
量子コンピューターの実用化を阻んできた最大要因は、環境ノイズによる計算エラーの頻発です。従来のアプローチは、ノイズの影響を統計的に相殺する「誤り緩和」と、複数の物理量子ビットを用いて論理量子ビットを構成する「誤り訂正」の2系統に分かれていました。
IBMの研究チームは2026年9月11日、これら双方の利点を融合させた「時空確率的誤り相殺（Spacetime Probabilistic Error Cancellation: Spacetime PEC）」に関する論文をプレプリントサーバーarXivにて公開しました（arXiv:2609.13108）。
同手法は、実際の超伝導量子プロセッサ「IBM Aachen（ibm_aachen）」上で実証実験が行われました。クリフォード回路を用いた試験では、4つの誤り検出検査を導入することで、ノイズモデルに含まれる基本的欠陥の約65%を特定することに成功しました。
続いて、データ量子ビット22個と検査用量子ビット27個を組み合わせ、6ステップの横磁場イジング模型シミュレーションを実行しました。その結果、従来の誤り緩和（PEC単独）手法と比較して、推定サンプリングオーバーヘッドを最大63倍削減できることが確認されました。
誤り相殺に必要なサンプリング回数の爆発的増加を抑制できたことは、ノイズが存在する中規模（NISQ）環境から耐障害性（FTQC）環境へ橋渡しを行う上で、計算コストを現実的な範囲へ収める根拠となります。
極低温配線ボトルネックの解消とシリコン集積技術
もう一つの物理的制約が、超伝導回路を絶対零度近く（約15ミリケルビン）まで冷却する希釈冷凍機の空間限界です。量子ビット数が増加するにつれ、室温側の制御装置とプロセッサを結ぶ無数の高周波同軸ケーブルが熱流入を引き起こし、物理的な配線破綻に直面していました。
IBMは2026年8月、ニューヨーク州ポキプシーの施設にて、隣接する冷却セル同士を直接結合するモジュール型極低温アーキテクチャの稼働を発表しました。単一の円筒型冷凍機にプロセッサを詰め込む従来構造から脱却し、配線長を最小化してノイズ干渉を抑える設計へとシフトしています。
一方、インテルは既存のCMOS製造設備を活用できるシリコンスピン方式で独自のアプローチを進めています。2026年9月15日に開催されたSplunk「.conf26」において、同社のリップ・ブー・タン（Lip-Bu Tan）最高経営責任者（CEO）は、極低温問題が今後3〜5年以内に一定の影響を及ぼすとの見解を示しました。
インテルは極低温環境で直接動作する制御チップ「Horse Ridge II」を開発済みです。信号処理回路を冷凍機内に配置することで、室温と極低温部を結ぶ配線数を大幅に削減する技術を蓄積しています。同社が開発を進めるシリコンスピン量子ビットチップ「Tunnel Falls」は、超伝導方式に比べて量子ビット自体のサイズが数桁小さく、既存の半導体微細化技術をそのまま転用できる利点を持ちます。
参考記事: シリコン量子コンピューターの実用化はいつ？日立・インテルのロードマップと技術的課題
ヘテロジニアス協調基盤への転換と国内エンタープライズの技術戦略
ハードウェアの進化と並行して、計算インフラ全体の構造変化が始まっています。これまではGPUによる単一のAIアクセラレーションが計算基盤の主軸でしたが、今後はCPU、GPU、量子プロセッサ（QPU）を適材適所で低遅延結合する「ヘテロジニアス協調コンピューティング」へと軸足が移ります。
インテルのタンCEOが「GPUがAI学習を牽引し、CPUが推論を支えたとすれば、今後は量子チップを中心に既存プロセッサが相互補完する」と指摘した通り、QPUは単独で動作するのではなく、古典スパコンのコプロセッサとして機能する構成が標準化されつつあります。
理研「富岳」連携に見る日本国内の先行実装
日本国内では、このヘテロジニアス統合の検証環境がすでに実稼働しています。理化学研究所計算科学研究センター（神戸）では2025年6月、IBMの超伝導量子コンピューター「IBM Quantum System Two」が米国外の拠点として初めて稼働を開始しました。
搭載された156量子ビットプロセッサ「IBM Heron」は、同じ建物の3階に設置されているスーパーコンピューター「富岳」と低遅延の専用高速ネットワークで直接接続されています。材料科学の量子化学計算や最適化問題において、大規模な行列演算を富岳が担い、電子状態の重ね合わせ計算をHeronへオフロードするハイブリッドアルゴリズムの実証が進んでいます。
さらに理研和光キャンパスでは、2025年2月よりクオンティニュアムのイオントラップ方式量子コンピューター「黎明（Reimei）」（20量子ビット）がオンプレミスで運用されています。米商務省の支援を受ける中核企業のハードウェアが、すでに国内の学術・産業コンソーシアムで検証可能な状態にあります。
国産機の開発も進捗しています。富士通と理研は、2025年4月に発表した256量子ビットの超伝導機に続き、2026年度内には1000量子ビット機を富士通川崎テクノロジーパークへ設置・公開する計画です。実用的な耐障害性計算にはさらなる物理量子ビットが必要とされるものの、国内ベンダーによる大規模ハードウェア供給体制も整備されつつあります。
耐量子暗号（PQC）移行のデッドライン前倒し
ハードウェアの実用化時期が2029年へ前倒しされた事実は、セキュリティ部門に対して即時の対応を迫ります。ショアのアルゴリズムを用いたRSA暗号や楕円曲線暗号の解読にはFTQCが不可欠ですが、その登場時期が数年単位で早まったためです。
米大統領令14412号が連邦調達基準として2030年までの鍵確立移行を義務付けた動きは、国際金融取引（SWIFT等）や国境を越えるサプライチェーンデータにも波及します。暗号通信データを現在収集しておき、将来の量子コンピューターで解読する「Harvest Now, Decrypt Later（今盗み、後で解読する）」攻撃に対しては、2029年の商用機稼働時点で過去の蓄積データが直接的なリスクに晒されます。
国内企業においても、暗号資産の管理基盤、電子署名基盤、長期保存が義務付けられているヘルスケアデータや特許情報について、耐量子アルゴリズム（ML-KEMやML-DSAなど）への実装移行スケジュールを再策定する必要があります。
参考記事: 量子誤り訂正の基礎からFTQC実現へのロードマップ｜最新の実証データと開発戦略まで徹底解説
2029年実用化を見据えて技術責任者が実行すべき打ち手
FTQCの商用化が2029年に迫る中、研究開発部門およびITインフラ部門が着手すべき具体的なアクションは以下の通りです。
- 暗号インフラのインベントリ棚卸しと移行ロードマップ策定
自社システム内で稼働している暗号資産（TLS通信、VPN、ストレージ暗号化、API署名）を網羅的に洗い出し、NISTが標準化したPQCアルゴリズムへの更新手順を定めます。米連邦調達基準のデッドラインである2030年末を基準とし、暗号アジリティ（暗号方式を柔軟に変更できる設計）を確保したアーキテクチャへの改修を急ぐ必要があります。
- HPC-量子ハイブリッドアルゴリズムの先行検証
単一の量子クラウドAPIを呼び出すPoCから脱却し、理研の「富岳×Heron」接続事例を参考に、既存のGPUクラスタと量子シミュレータを組み合わせたワークフローを構築します。創薬・材料探索におけるVQE（変分量子固有値ソルバー）や量子機械学習において、どの計算ブロックをQPUへ委譲すべきかを数値的に特定しておくことが求められます。
- 専用ファウンドリを活用したハードウェア調達網の評価
IBMの「Anderon」設立に見られるように、量子チップ製造は垂直統合から水平分業へ移行しつつあります。超伝導、シリコンスピン、イオントラップなど各方式の供給サプライチェーンを監視し、将来のオンプレミス導入や特定クラウドベンダーへのロックイン回避を考慮したマルチプラットフォーム戦略を策定します。
