D-Wave Quantum（ディーウェイブ・クアンタム）やOxford Quantum Circuits（オックスフォード・クアンタム・サーキッツ、OQC）が相次いで金融・量産分野のエグゼクティブを経営陣へ登用しました。国内でも既存スーパーコンピュータと量子計算機の統合が進む中、商用データセンターへの組み込みを見据えた製品化とAI連携の設計思想が問われています。
金融CIO登用と2.6億ポンド調達が示す商用化フェーズへの移行
量子コンピューティング業界では、研究開発を主導してきた技術創業者から、実運用環境での実績を持つ経営・製品責任者への権限移行が表面化しています。2026年9月、主要3社が相次いで発表した役員人事と開発体制の再編は、研究室主導の実証実験から商用データセンターでの本番稼働へと軸足が移った実態を反映しています。
欧米主要3社の戦略的人事と直近動向
各社の発表内容は、技術の純粋な優位性を競う段階から、エンタープライズ顧客のセキュリティ要件や量産サプライチェーンの確立に応える体制作りへとシフトしています。
| 企業名 | 主な人事・新体制 | 資金調達・事業規模 | 提携先・製品戦略 |
|---|---|---|---|
| D-Wave Quantum | バーナード・ガヴガニ（Bernard Gavgani）氏を取締役およびサイバーセキュリティ委員会に任命 | 累計上場企業調達枠を活用 | BNPパリバでのCIO知見を注入。アニーリング型とゲート型のデュアル展開およびAIガバナンスを強化 |
| Oxford Quantum Circuits（OQC） | サイモン・フィリップス（Simon Phillips）CTOが最高製品責任者（CPO）に就任 | シリーズCで2億6000万ポンド（累計調達額は約4億9000万ドル） | 米AMD（アドバンスト・マイクロ・デバイセズ）、JPMorgan Chase（JPモルガン・チェース）と共同でデータセンター向け基盤を開発 |
| Bifrost Electronics | ダグ・キャンベル（Doug Campbell）氏が新CEOに就任 | 累計調達額550万ドル | 全固体電池企業Solid Powerを創業・上場させた製造知見を基に、量子読み出し部品の量産を推進 |
D-Wave Quantumは、BNPパリバ（BNP Paribas）の元グループ最高情報責任者（CIO）であるバーナード・ガヴガニ氏を招聘しました。金融大手の厳格なITガバナンスとサイバーセキュリティ基準を量子基盤へ直接組み込む狙いがあります。
OQCは、2019年からCTOとして3世代にわたる量子システム構築を主導してきたサイモン・フィリップス氏を最高製品責任者（CPO）へ配置転換しました。同社は2026年6月、英国ビジネス銀行からの1億ポンドを含む2億6000万ポンド（約520億円）のシリーズC調達を完了させています。技術開発の目標を「動作実証」から「データセンター事業者向けの商用プロダクト供給」へ再定義した格好です。
量子制御ハードウェアを手掛ける米Bifrost Electronics（ビフロスト・エレクトロニクス）では、全固体電池メーカーのSolid Power（ソリッド・パワー）をNASDAQ上場へ導いたダグ・キャンベル氏が新CEOに就任しました。ディープテック技術を研究開発から大規模生産ラインへ乗せる量産体制の構築を急いでいます。
参考記事: 量子クラウドサービスの選定基準と導入ロードマップ｜主要プラットフォーム比較からセキュリティ、国内環境まで徹底解説
Quantum-AIハイブリッド基盤と実装密度を高めるハードウェア設計
技術開発の最前線では、量子プロセッサ（QPU）を単体で動かす構成から、グラフィックス・プロセッシング・ユニット（GPU）やAIアクセラレータと低遅延で直結するヘテロジニアス基盤への移行が進んでいます。
AMDとJPMorgan Chaseが挑むコロケーションデータセンター統合

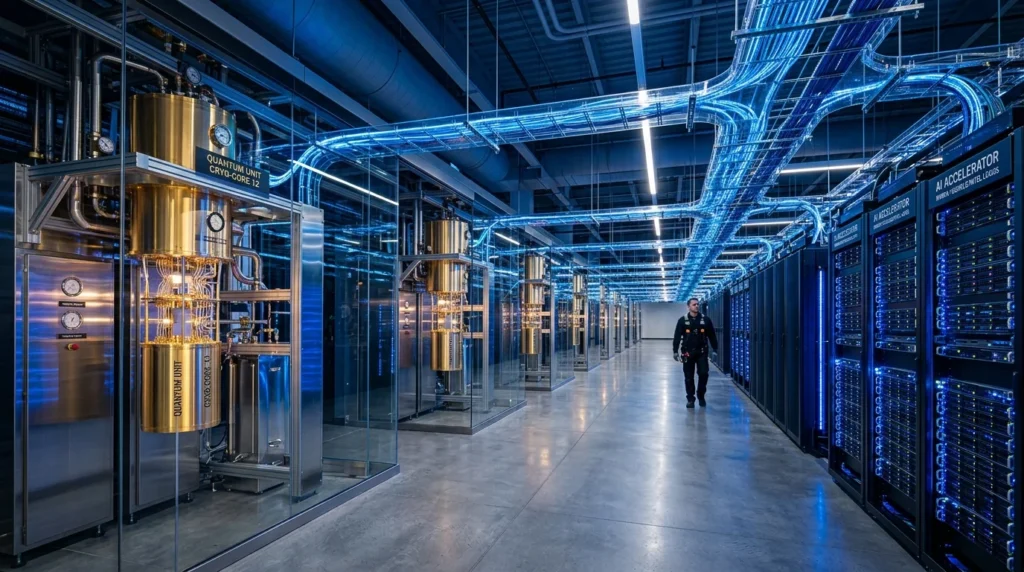

OQCがAMDおよびJPMorgan Chaseと進める共同開発プロジェクトは、ロンドン新設の「Quantum-AI Data Centre」を実証の場としています。ここでは希釈冷凍機に収められた超伝導QPUと、AMDのAIアクセラレータが同一施設内で光インターコネクトなどを介して結合されます。
【ヘテロジニアス計算基盤の構成】
[ 顧客アプリケーション層 ]
│
[ オーケストレーション層 / ワークロード分散 ]
┌────┴────────────────────────┐
▼ ▼
[ 古典AI基盤 ] [ 量子計算基盤 ]
AMD AIアクセラレータ 希釈冷凍機内超伝導QPU
（大規模学習・特徴量抽出） （サンプリング・高次元最適化）
└────┬────────────────────────┘
▼
[ 低遅延データ通信・共有メモリ空間 ]
金融実務におけるポートフォリオ最適化やリスク分析では、全処理を量子計算で完結させる必要はありません。大規模データの集約や前処理を古典GPUが担当し、最も計算負荷の高い組合せ探索や確率的サンプリングのみをQPUへオフロードするパイプラインが設計されています。
この構成を成立させる前提条件は、古典プロセッサとQPU間の通信レイテンシの極小化です。クラウドAPI経由のミリ秒単位の遅延では、反復的なハイブリッドアルゴリズムの計算効率が損なわれます。データセンター内の同一ラック・同一フロアに両者を物理配置するコロケーションモデルが選択される理由はここにあります。
Bifrost Electronicsが挑む量子制御部品の小型化
QPUの実装規模を拡大する上でボトルネックとなっているのが、極低温下におけるマイクロ波信号の読み出し系です。Bifrost Electronicsは、チタン酸ストロンチウム（SrTiO3）基板を用いた「Heimdall Amplifier」を開発しました。
従来のジョセフソン接合型パラメトリック増幅器は、磁気シールドやサーキュレータを必要とし、筐体サイズがブロック大に達していました。同社の設計はジョセフソン接合を排し、10mm四方のチップサイズへの小型化を達成しています。冷凍機内部の物理的フットプリントを数十分の一に削減することは、将来的に数千量子ビット級の配線を収容するための重要な要素となります。
参考記事: AT&Tが量子計算で処理を1時間から15秒へ240倍高速化！D-Wave×AI連携の仕組みと課題
金融主導のガバナンス要件が日本の導入計画に及ぼす影響
D-WaveがBNPパリバの元CIOを経営陣に迎えた事実は、量子システム導入の決定権が先端技術研究部門から全社システム監査部門や情報セキュリティ部門へ移りつつある状況を裏付けています。
クラウド経由PoCからオンプレミス・コロケーション統合への要請
金融機関や重要インフラ企業において、機密データを外部パブリッククラウド上のQPUへ送信して処理するPoC（概念実証）は、データ主権や暗号化の観点から制限を受けます。
| 評価項目 | クラウド型量子PoC（従来モデル） | データセンター統合型（OQC・AMDモデル） |
|---|---|---|
| 通信オーバーヘッド | パブリック回線経由で数十ms以上 | フロア内高速バス接続でマイクロ秒台 |
| データ保護体制 | クラウドプロバイダの暗号化境界に依存 | 自社管理下のコロケーション設備で隔離可能 |
| AIシステム連携 | API呼び出しによる疎結合 | 古典クラスタとメモリ空間を共有した密結合 |
| 適合する監査基準 | 外部委託管理規定に準拠 | 金融機関の内部統制（FISC安全対策基準等）に直接適合 |
日本の金融機関や製造業が量子計算基盤を本番業務に組み込む際にも、米NIST（国立標準技術研究所）の耐量子暗号（PQC）標準や、金融情報システムセンター（FISC）安全対策基準への準拠が必須条件となります。D-Waveがサイバーセキュリティ委員会を強化した背景には、自社システムをこうした金融規制に耐えうるインフラとして認証させる目的があります。
日本のインフラ環境における調達・電力の壁
日本国内で海外製QPUを直接データセンターへ導入する場合、冷凍機の調達リードタイムと冷却用ヘリウムの確保、さらに単体で数キロワットから数十キロワットを常時消費する冷凍冷却システムの受電容量が課題となります。国内メガバンクや大手SIerが先行して進めている検証プロジェクトの多くは、依然として海外クラウド経由の利用にとどまっています。
通信レイテンシの壁を克服し、国内拠点のデータセンター内でAI基盤と量子基盤を直結させるためには、空調・電源設計を含めた設備仕様の見直しが不可欠です。
参考記事: 量子コンピュータとは？仕組みからビジネス活用・2030年実用化シナリオまで徹底解説
自社アーキテクチャの評価から始める実装準備
ハードウェアの単体性能競争から、既存エンタープライズITインフラへの統合競争へと局面が変わりました。技術責任者およびシステム設計者が着手すべき実務対応は次の通りです。
- 計算ワークロードの分解とハイブリッド適性の判定
現在運用している機械学習パイプラインや最適化アルゴリズムの中で、古典プロセッサによる処理がボトルネックとなっている処理ブロックを特定します。特に高次元のサンプリング処理や組合せ探索を含む領域を切り出し、QPUへのオフロードによって得られるアクセラレーション効率を試算します。
- コロケーション接続を見据えたデータセキュリティ設計
機密データを社外の量子クラウドへ送信することなく、自社のセキュリティ境界内で処理を完結させるネットワーク構成を検討します。データセンター事業者が提供する低遅延インターコネクトや、耐量子暗号プロトコルの導入ロードマップを策定し、数年以内のオンプレミス・コロケーション配備に耐えうる運用規定を整備します。
単一の量子マシンによるブレイクスルーを待つのではなく、GPUとQPUが協調して動作するヘテロジニアス基盤を前提としたソフトウェア設計への移行が求められています。
